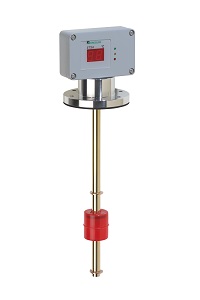

Ein Schwimmerschalter mit elektronischem Temperaturschalter/-regler ist ein kombiniertes Gerät, das sowohl die Füllstandsmessung mithilfe eines Schwimmerschalters als auch die Temperaturregelung mittels eines elektronischen Temperaturschalters/-reglers ermöglicht. Es ist besonders nützlich in Anwendungen, bei denen sowohl der Füllstand als auch die Temperatur eines Flüssigkeitstanks oder Behälters überwacht und gesteuert werden müssen.
Funktionsweise
Das Funktionsprinzip eines Schwimmerschalters auf Reedkontaktbasis beruht auf dem Einsatz eines Reedkontakts als Schaltelement. Ein Schwimmerschalter besteht aus einem Auftriebskörper, auch bekannt als Schwimmer, der auf dem Flüssigkeitsspiegel schwimmt. Der Auftriebskörper ist mit einem Magneten ausgestattet. Sobald sich der Flüssigkeitsstand ändert, bewegt sich der Auftriebskörper entsprechend nach oben oder unten. Bei Erreichen eines bestimmten Füllstands nähert sich der Magnet dem Reedkontakt. Der Reedkontakt besteht aus zwei ferromagnetischen Kontaktblättchen, die in einem Glaskolben platziert sind. Diese Blättchen sind durch eine kleine Luftlücke getrennt. Wenn der Magnet des Auftriebskörpers den Reedkontakt erreicht, wird das Magnetfeld die ferromagnetischen Blättchen anziehen und sie zusammenbringen. Dadurch schließen sich die Kontaktblättchen und ein elektrischer Stromkreis wird geschlossen. Dieser geschlossene Stromkreis kann verwendet werden, um ein Signal zu senden, beispielsweise um einen Alarm auszulösen oder einen Motor zu steuern.
Der elektronische Temperaturschalter/-regler überwacht die Temperatur der Flüssigkeit im Behälter. Hierfür wird ein Temperatursensor verwendet, der die aktuelle Temperatur der Flüssigkeit misst und in ein elektrisches Signal umwandelt. Das Signal wird an einen Mikrocontroller oder eine elektronische Steuerungseinheit weitergeleitet. Der Mikrocontroller verarbeitet das Temperatursignal und vergleicht es mit einem vordefinierten Sollwert. Je nachdem, ob die gemessene Temperatur den Sollwert erreicht, unterschreitet oder übersteigt, steuert der Mikrocontroller die entsprechenden Ausgangskomponenten. Dies können Heizelemente oder Kühlvorrichtungen sein, die aktiviert oder deaktiviert werden, um die Temperatur im Behälter zu regulieren.
Vorteile
- Kosteneffizienz: Ein kombiniertes Gerät vereint die Funktionen von zwei separaten Geräten in einem, was die Anschaffungskosten reduziert und Platz spart.
- Platzersparnis: Durch die Integration von Füllstandsmessung und Temperaturregelung in einem Gerät wird weniger Installationsplatz benötigt, was besonders in beengten Umgebungen vorteilhaft ist.
- Einfache Installation: Ein einzelnes Gerät ist einfacher zu installieren als zwei separate Geräte, da weniger Verkabelung und Befestigungen erforderlich sind.
- Ganzheitliche Prozesssteuerung: Die Kombination von Füllstandsmessung und Temperaturregelung ermöglicht eine umfassende und ganzheitliche Steuerung von Prozessen, bei denen sowohl der Füllstand als auch die Temperatur entscheidende Parameter sind.
- Erhöhte Prozesssicherheit: Durch die gleichzeitige Überwachung von Füllstand und Temperatur können potenzielle Probleme, wie Überfüllung, Trockenlauf oder unzureichende Kühlung, frühzeitig erkannt und vermieden werden.
- Verbesserte Produktqualität: Die präzise Temperaturregelung gewährleistet eine gleichbleibende Qualität der produzierten Produkte, insbesondere in sensiblen Industriebereichen wie Lebensmittel- und Pharmaanwendungen.
- Effizientere Energieverwendung: Die präzise Regelung der Temperatur ermöglicht eine optimale Nutzung von Heiz- und Kühlenergie, was zu einer Reduzierung des Energieverbrauchs führen kann.
- Reduzierung von Stillstandszeiten: Die Kombination von Füllstandsmessung und Temperaturregelung ermöglicht eine frühzeitige Erkennung von Problemen, was Ausfälle und ungeplante Stillstandszeiten minimiert.
- Flexibilität und Anpassungsfähigkeit: Ein kombiniertes Gerät kann für verschiedene Anwendungen und Prozesse eingesetzt werden, was die Flexibilität der Automatisierungssysteme erhöht.
- Benutzerfreundlichkeit: Die Kombination beider Funktionen in einem Gerät erleichtert die Bedienung und Wartung, da nur ein Gerät konfiguriert und gewartet werden muss.
Branchen und Anwendungen
Flüssigkeitsbehälter in Produktionsanlagen
- Der Schwimmerschalter überwacht den Füllstand von Flüssigkeiten in Tanks, um Überläufe oder unzureichende Flüssigkeitsversorgung zu verhindern.
- Der elektronische Temperaturschalter/-regler sorgt dafür, dass die Flüssigkeit im Tank innerhalb eines bestimmten Temperaturbereichs bleibt, um die optimale Betriebstemperatur zu gewährleisten.
Kühlung von industriellen Maschinen
- Der Schwimmerschalter regelt den Wasserstand in Kühlbehältern von Maschinen, um eine ausreichende Kühlung zu gewährleisten.
- Der elektronische Temperaturschalter/-regler steuert die Kühlung, um die Temperatur von industriellen Maschinen oder Prozessen innerhalb vordefinierter Grenzwerte zu halten.
Schmiersysteme
- Der Schwimmerschalter überwacht den Ölstand in Schmieröltanks und verhindert so Schäden an Maschinen durch Ölmangel.
- Der elektronische Temperaturschalter/-regler überwacht die Öltemperatur und sorgt für eine optimale Schmieröltemperatur, um eine effiziente Schmierung zu gewährleisten.
Heizungsanlagen
- Der Schwimmerschalter regelt den Wasserstand in Heizungsanlagen, um einen sicheren Betrieb und eine ausreichende Wasserversorgung sicherzustellen.
- Der elektronische Temperaturschalter/-regler steuert die Heizleistung, um die gewünschte Raumtemperatur oder Prozesstemperatur zu erreichen und aufrechtzuerhalten.
Dampfkessel und Dampferzeuger
- Der Schwimmerschalter überwacht den Wasserstand im Dampfkessel und verhindert so ein Austrocknen oder Überlaufen des Kessels.
- Der elektronische Temperaturschalter/-regler überwacht die Dampftemperatur, um eine sichere und effiziente Dampferzeugung zu gewährleisten.
