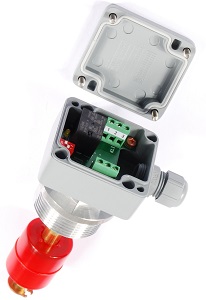

Schwimmerschalter mit MNS Steuerung

MNS-

Datenblatt

Ein Schwimmerschalter mit Niveausteuerung ist ein Sensor der in der Regel in Tanks oder Behältern verwendet wird, um den Flüssigkeitsstand zu überwachen und entsprechende Steuerungsaufgaben auszuführen.

Funktionsweise

Das Funktionsprinzip eines Schwimmerschalters auf Reedkontaktbasis beruht auf dem Einsatz eines Reedkontakts als Schaltelement. Ein Schwimmerschalter besteht aus einem Auftriebskörper, auch bekannt als Schwimmer, der auf dem Flüssigkeitsspiegel schwimmt. Der Auftriebskörper ist mit einem Magneten ausgestattet. Sobald sich der Flüssigkeitsstand ändert, bewegt sich der Auftriebskörper entsprechend nach oben oder unten. Bei Erreichen eines bestimmten Füllstands nähert sich der Magnet dem Reedkontakt. Der Reedkontakt besteht aus zwei ferromagnetischen Kontaktblättchen, die in einem Glaskolben platziert sind. Diese Blättchen sind durch eine kleine Luftlücke getrennt. Wenn der Magnet des Auftriebskörpers den Reedkontakt erreicht, wird das Magnetfeld die ferromagnetischen Blättchen anziehen und sie zusammenbringen. Dadurch schließen sich die Kontaktblättchen und ein elektrischer Stromkreis wird geschlossen. Dieser geschlossene Stromkreis kann verwendet werden, um ein Signal zu senden, beispielsweise um einen Alarm auszulösen oder einen Motor zu steuern.

Die Niveausteuerung bezieht sich auf die Funktion des Schwimmerschalters, den Flüssigkeitspegel innerhalb eines bestimmten Bereichs zu halten oder bestimmte Aktionen auszulösen, wenn das Niveau bestimmte Grenzwerte erreicht.

Vorteile

• Einfache und robuste Konstruktion: Schwimmerschalter haben eine relativ einfache Konstruktion und sind mechanisch robust. Dadurch sind sie langlebig und zuverlässig, was ihre Einsatzmöglichkeiten in verschiedenen Umgebungen und Anwendungen erhöht.
• Automatisierung: Die Niveausteuerung mit Schwimmerschaltern ermöglicht die Automatisierung des Prozesses. Sobald der Schwimmer den vordefinierten Schwellenwert erreicht, können automatisch Pumpen, Ventile oder andere Geräte ein- oder ausgeschaltet werden, um den Flüssigkeitsstand zu regulieren, ohne dass menschliches Eingreifen erforderlich ist.
• Kosteneffizienz: Schwimmerschalter sind vergleichsweise kostengünstig in der Anschaffung und Installation, was sie zu einer wirtschaftlichen Lösung für die Flüssigkeitsstandskontrolle macht.
• Vielseitige Anwendungen: Schwimmerschalter mit Niveausteuerung können in einer Vielzahl von Flüssigkeiten eingesetzt werden, unabhängig von deren Zusammensetzung. Dies macht sie in verschiedenen Branchen und Anwendungen verwendbar, sei es Wasser, Öl, chemische Flüssigkeiten oder andere Substanzen.
• Geringer Wartungsaufwand: Die einfachen mechanischen Komponenten von Schwimmerschaltern erfordern normalerweise nur einen geringen Wartungsaufwand, was die Betriebskosten reduziert und die Zuverlässigkeit der Systeme verbessert.
• Sicherheit: Durch die präzise Kontrolle des Flüssigkeitsstands kann eine Niveausteuerung mit Schwimmerschaltern Unfälle wie Überlaufen oder Trockenlauf verhindern, was die Sicherheit der Anlagen und Prozesse erhöht.
• Umweltfreundlichkeit: Die Automatisierung der Flüssigkeitsstandskontrolle durch Schwimmerschalter kann dazu beitragen, den Verbrauch von Ressourcen wie Wasser oder Kraftstoff zu optimieren und somit umweltfreundlichere Prozesse zu ermöglichen.
• Flexibilität: Schwimmerschalter können in verschiedenen Formen und Größen hergestellt werden, um den spezifischen Anforderungen einer Anwendung gerecht zu werden. Sie sind in der Regel anpassungsfähig und lassen sich gut in bestehende Systeme integrieren.

Anwendungsbeispiele

Wasserversorgung
In einem Wassertank wird ein Schwimmerschalter mit Niveausteuerung verwendet, um den Wasserpegel zu überwachen. Wenn der Wasserpegel unter einen bestimmten Mindestwert fällt, wird die Pumpe automatisch eingeschaltet, um den Tank wieder aufzufüllen. Wenn der Wasserpegel den maximalen Wert erreicht, wird die Pumpe ausgeschaltet, um ein Überlaufen zu verhindern.

Abwasserbehandlung
In einer Kläranlage wird eine Niveausteuerung verwendet, um den Füllstand in einer Abwassergrube zu überwachen. Wenn der Füllstand ein bestimmtes Niveau erreicht, kann die Steuerung den Beginn eines Entwässerungsvorgangs auslösen, um das Abwasser abzulassen.

Industrielle Anwendungen
In industriellen Prozessen, in denen Flüssigkeiten in Behältern oder Tanks gelagert werden, kann eine Niveausteuerung verwendet werden, um den Flüssigkeitspegel zu überwachen und Pumpen, Ventile oder andere Geräte zu steuern, um den Flüssigkeitsstand zu regulieren.
