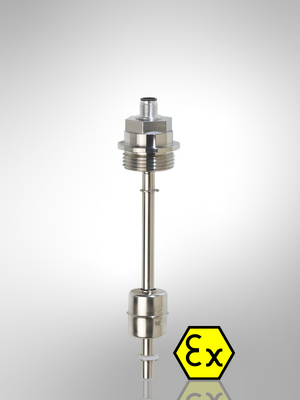

Mini-Schwimmerschalter mit ATEX-Zulassung sind für den Einsatz in explosiven Medien und Umgebungen nach Richtlinie 2014/34/EU geeignet. Mini-Schwimmerschalter sind Passivgeräte. Sie benötigen keine Spannungsversorgung.
Alle Standard ATEX Geräte werden für einen Temperaturbereich von -20°C bis +105°C im Medium, bzw. -20°C bis 70°C oberhalb Prozessanschluss, angeboten. UniEx.M Mini-Schwimmerschalter werden nach Kundenwunsch gefertigt und können somit individuell für unterschiedlichste Anwendungsbereiche konfiguriert und eingesetzt werden.
Jetzt einfach und unverbindlich UniEx.M konfigurieren und anfragen oder Beratungstermin vereinbaren!
Mini-Schwimmerschalter in Kombination mit Temperaturschalter/-fühler
Optional rüsten wir die Geräte der UniEx.M-Serie mit Temperaturschalter/-fühler aus. Es können sowohl Temperaturschalter, die bei einer gewünschten Temperatur öffnen oder schließen, als auch Temperaturfühler, wie z.B. PT100/PT1000, mit dem Mini-Schwimmerschalter kombiniert werden.
| ATEX-Zertifizierung | BVS 21 ATEX ZQS/E377 BVS 15 ATEX E 086 X |
| Angewandte Normen | EN IEC 60079-0:2018 Allgemeine Anforderungen EN 60079-11:2012 Eigensicherheit "i" EN 60079-26:2015 Betriebsmittel mit Geräteschutzniveau (EPL) Ga |
| ATEX-Kennzeichnung |  II 1/2G Ex ia IIC T3...T6 Ga/Gb II 1/- D Ex ia IIIC T* °C Da II 1 D Ex ia IIIC T* °C Da |
| Elektrischer Anschluss | Aluminiumgehäuse, Edelstahlgehäuse, Steckverbindung, Kabelanschluss | Details siehe Datenblatt UniEx.M |
| Prozessanschluss | Verschraubung Edelstahl, Flansch | Details siehe Datenblatt UniEx.M |
| Gleitrohr | ø8 mm, Material Edelstahl 1.4571 | weitere Edelstahllegierungen auf Anfrage |
| Gleitrohrlänge | Nach individueller Ausführung | max. 1500 mm |
| Schwimmer | ø27 x 31 mm Zylinder, Material Edelstahl 1.4571 |
| Reedkontakte | Max. 3 Schließer/Öffner oder Wechsler (ohne Temperaturschalter bzw. PT100 / PT1000) |
| Schaltleistung | 30 V / 100 mA – Ex-Barriere obligatorisch! Für den Betrieb in einem eigensicheren Stromkreis, Zündschutzart Ex i |
| Betriebsdruck | Max. 6 bar |
| Schutzart | IP 65 |
| Betriebstemperatur | -20°C bis 105°C im Medium, oberhalb Prozessanschluss -20°C bis 70°C |
| Temperaturschalter | in Kombination mit max. 2 Schaltkontakten Schließer/Öffner oder Wechsler |
| PT100 / PT1000 | in Kombination mit max. 2 Schaltkontakten Schließer/Öffner oder Wechsler |
Optional: Temperaturschalter/Temperaturfühler
| Temperaturschalter |
Bi-Metall |
| Schaltfunktion | Öffner/Schließer |
| Genauigkeit | ± 5 K, kleinere Toleranzen auf Anfrage | Rückschalt-Temperatur = Temp.-Schaltpunkt - 30 K ± 15 K |
| Kontaktanzahl | Max. 2 Temperaturschalter |
| Schaltleistung | 30V / 100mA – Ex-Barriere obligatorisch! |
| Temperaturfühler | Platin-Messwidersand PT100 / PT1000 nach DIN EN 60751, Klasse B |
| Nennwiderstand | PT100: 100 Ohm | PT1000: 1000 Ohm |
| Temperaturkoeffizient | 0,00385 |
| Toleranzklasse | DIN EN 60751, Klasse B |
| Eigenerwärmung | PT100: 0,4 K/mW | PT1000: 0,2 K/mW |
| Stabilität nach >1000h bei 150°C: |
R0-Drift < 0,06 % |
Weitere technische Merkmale und Details sowie den Bestellschlüssel entnehmen Sie bitte dem Datenblatt UniEx.M.
-
Füllstandskontrolle in explosionsgefährdeten Bereichen
ATEX-Schwimmerschalter werden verwendet, um den Flüssigkeitsstand in Behältern und Tanks in Umgebungen mit explosionsgefährdeten Atmosphären zu überwachen. Sie ermöglichen die genaue Erfassung des Füllstands und gewährleisten, dass der Flüssigkeitsstand innerhalb der vorgegebenen Grenzwerte bleibt, um potenzielle Sicherheitsrisiken zu minimieren. -
Pumpensteuerung und -schutz
In explosionsgefährdeten Bereichen übernehmen ATEX-Schwimmerschalter die Aufgabe, Pumpen zu steuern und zu schützen. Sie überwachen den Flüssigkeitsstand und aktivieren die Pumpe bei Bedarf, um eine ausreichende Flüssigkeitszufuhr sicherzustellen. Bei einem zu niedrigen Flüssigkeitsstand können sie die Pumpe deaktivieren, um Trockenlauf und damit verbundene Gefahren zu vermeiden. -
Alarmsignalisierung
ATEX-Schwimmerschalter dienen auch als Alarmgeber in explosionsgefährdeten Umgebungen. Sie können einen visuellen oder akustischen Alarm auslösen, wenn der Flüssigkeitsstand einen kritischen Wert erreicht oder wenn eine Störung im System auftritt. Dies ermöglicht eine schnelle Reaktion und Maßnahmen zur Verhinderung von Unfällen oder Schäden. -
Prozessüberwachung
ATEX-Schwimmerschalter spielen eine wichtige Rolle bei der Überwachung von Prozessen in explosionsgefährdeten Bereichen. Sie gewährleisten, dass die erforderlichen Flüssigkeitsstände in den Anlagen aufrechterhalten werden, um einen sicheren und effizienten Betrieb zu gewährleisten. Durch die automatische Steuerung des Flüssigkeitsflusses tragen sie zur Optimierung der Prozessabläufe bei. -
Flüssigkeitsabschaltung bei Gefahr
ATEX-Schwimmerschalter können auch als Sicherheitsvorkehrung dienen, indem sie die Flüssigkeitszufuhr zu einer Anlage oder einem System in explosionsgefährdeten Bereichen abschalten, wenn eine Gefahr erkannt wird. Dies kann beispielsweise bei einem Gasleck oder einer anderen kritischen Situation erforderlich sein, um die Sicherheit zu gewährleisten und die Ausbreitung einer Explosion zu verhindern.
- Der Mini-Schwimmerschalter darf nur an zertifizierten eigensicheren Stromkreisen mit den zulässigen Höchstwerten betrieben werden
– Zündschutzart Ex i. - Das Gerät ist in die wiederkehrende Druck-/Sicherheits-Prüfung des Behälters miteinzubeziehen.
- Der Mini-Schwimmerschalter ist leitend mit dem Potentialausgleichssystem der Anlage zu verbinden.
Engler ATEX EU Baumusterprüfbescheinigung
Engler ATEX Montage- und Betriebsanleitung
Engler QM ATEX Rezertifizierung
- Analoge Niveaumessung Reedkette mit ATEX Zulassung
- Schwimmerschalter mit ATEX Zulassung
- Temperaturfühler & -schalter mit ATEX Zulassung
- Chemische Industrie
In der chemischen Industrie sind ATEX Schwimmerschalter unverzichtbar, um den Füllstand von Chemikalien in Tanks, Lagertanks und Behältern zu überwachen. Sie gewährleisten eine genaue Erfassung von Flüssigkeiten wie Lösungsmitteln, Säuren und anderen Chemikalien, um mögliche Risiken frühzeitig zu erkennen und Sicherheitsstandards zu wahren. - Öl- und Gasindustrie
In der anspruchsvollen Öl- und Gasindustrie werden ATEX Schwimmerschalter eingesetzt, um den Füllstand von Öl, Treibstoffen und anderen Flüssigkeiten in Tanks, Pipelines und Lagereinrichtungen zu kontrollieren. Mit ihrer präzisen Überwachung helfen sie, Leckagen und Überfüllungen zu verhindern und somit die Sicherheit der Anlagen zu gewährleisten. - Petrochemische Industrie
In der petrochemischen Industrie spielen ATEX Schwimmerschalter eine entscheidende Rolle bei der Überwachung von Flüssigkeiten wie Rohöl, Chemikalien und Gasen in Tanks, Lagertanks und Verarbeitungsanlagen. Sie ermöglichen eine genaue Füllstandserfassung, um Unfälle und Sicherheitsrisiken zu minimieren. - Bergbauindustrie
In der Bergbauindustrie sind ATEX Schwimmerschalter unverzichtbar für die Überwachung von Flüssigkeiten wie Wasser, Schlämmen und Chemikalien in Absetzbecken, Schlammspeichern und anderen Anlagen. Durch ihre zuverlässige Messung tragen sie zur Sicherheit der Mitarbeiter und zur Vermeidung von Umweltverschmutzung bei. - Energieerzeugung
In der Energieerzeugungsbranche, sei es in Kraftwerken oder erneuerbaren Energieanlagen, sind ATEX Schwimmerschalter wesentliche Komponenten für die Überwachung von Kühlmitteln, Ölen und anderen Flüssigkeiten in Tanks und Anlagen. Sie gewährleisten eine präzise Füllstandserfassung, um die Effizienz und Sicherheit des Energieerzeugungsprozesses zu maximieren. - Tanks für brennbare Flüssigkeiten
ATEX Schwimmerschalter sind die ideale Wahl für die Überwachung von Tanks, die brennbare Flüssigkeiten enthalten. Sie erfassen zuverlässig den Füllstand von Flüssigkeiten wie Treibstoffen, Ölen und Chemikalien und gewährleisten so eine rechtzeitige Warnung vor Überfüllung oder niedrigem Flüssigkeitsstand, um potenzielle Sicherheitsrisiken zu minimieren. - Hydraulikaggregate und sonstige Ölapplikationen
ATEX Sensoren zur Füllstandüberwachung von Öl in Hydraulikaggregaten gewährleisten höchste Sicherheit und Präzision in explosionsgefährdeten Umgebungen. Sie sind gemäß der ATEX-Richtlinie (2014/34/EU) zertifiziert und bieten robuste, zuverlässige und genaue Messungen, die den reibungslosen Betrieb Ihrer Hydrauliksysteme sichern. Unsere Schwimmerschalter sind einfach zu integrieren, auch in bestehende Systeme und erhöhen die Effizienz Ihrer Aggregate da sie ohne Wartung auskommen.
