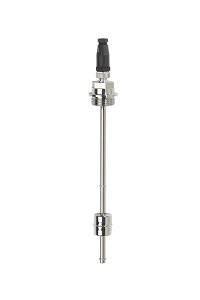

Mini-Schwimmerschalter für die Prozessindustrie und industrielle Anwendung

Mini-Schwimmerschalter für die Prozessindustrie und industrielle Anwendung

Funktionsweise

Das Funktionsprinzip eines Schwimmerschalters auf Reedkontaktbasis beruht auf dem Einsatz eines Reedkontakts als Schaltelement. Ein Schwimmerschalter besteht aus einem Auftriebskörper, auch bekannt als Schwimmer, der auf dem Flüssigkeitsspiegel schwimmt. Der Auftriebskörper ist mit einem Magneten ausgestattet. Sobald sich der Flüssigkeitsstand ändert, bewegt sich der Auftriebskörper entsprechend nach oben oder unten. Bei Erreichen eines bestimmten Füllstands nähert sich der Magnet dem Reedkontakt. Der Reedkontakt besteht aus zwei ferromagnetischen Kontaktblättchen, die in einem Glaskolben platziert sind. Diese Blättchen sind durch eine kleine Luftlücke getrennt. Wenn der Magnet des Auftriebskörpers den Reedkontakt erreicht, wird das Magnetfeld die ferromagnetischen Blättchen anziehen und sie zusammenbringen. Dadurch schließen sich die Kontaktblättchen und ein elektrischer Stromkreis wird geschlossen. Dieser geschlossene Stromkreis kann verwendet werden, um ein Signal zu senden, beispielsweise um einen Alarm auszulösen oder einen Motor zu steuern.

In der industriellen Automatisierungstechnik spielen Temperaturfühler eine wichtige Rolle, da sie zur Messung und Überwachung der Temperatur in verschiedenen Prozessen und Systemen eingesetzt werden. Sie dienen dazu, genaue Informationen über die Temperatur zu liefern, damit entsprechende Steuerungs- und Regelungssysteme reagieren können. Temperaturfühler in der industriellen Automatisierungstechnik werden häufig in Verbindung mit Prozesssteuerungssystemen eingesetzt, um den reibungslosen Betrieb von Anlagen sicherzustellen und optimale Bedingungen zu gewährleisten. Sie helfen dabei, die Qualität von Produkten zu überwachen, die Sicherheit zu gewährleisten und Energieeffizienz zu verbessern.

Ein Temperaturschalter Bi-Metall-Schalter ist ein Sensor der entwickelt wurde, um einen elektrischen Stromkreis basierend auf der Temperatur zu öffnen oder zu schließen. Es verwendet einen Bi-Metall-Schalter als Sensorelement, um die Temperaturänderungen zu erkennen und den Schaltvorgang auszulösen. Der Bi-Metall-Schalter besteht aus zwei Metallstreifen mit unterschiedlichen Wärmeausdehnungskoeffizienten, die miteinander verbunden sind. Wenn der Schalter einer bestimmten Temperatur ausgesetzt wird, verformen sich die Metallstreifen aufgrund ihrer unterschiedlichen Ausdehnungsraten. Diese Verformung führt zu einer mechanischen Bewegung des Schalters. Der Temperaturschalter verwendet den Bi-Metall-Schalter als Sensor, um die Temperatur zu überwachen. Wenn die Temperatur den voreingestellten Schwellenwert erreicht oder überschreitet, verursacht die Verformung des Bi-Metall-Schalters eine Bewegung, die den elektrischen Kontakt öffnet oder schließt. Wenn der Schalter geöffnet ist, wird der Stromkreis unterbrochen, und kein Strom fließt. Dies kann zum Beispiel als Schutzvorrichtung dienen, um eine Überhitzung zu verhindern. Wenn der Schalter geschlossen ist, wird der Stromkreis geschlossen, und der Strom kann fließen, was zum Beispiel zur Aktivierung eines Lüfters oder einer Heizung führen kann.

Vorteile

Präzise Füllstandsüberwachung: Die Kombination aus Mini Schwimmerschalter und Temperaturfühler ermöglicht eine genaue Überwachung des Flüssigkeitsstands in einem Behälter. Dadurch können Über- oder Unterfüllungen vermieden werden, was zu einer effizienten Nutzung des Mediums und einer längeren Lebensdauer der Anlage führt.

Zuverlässige Temperaturmessung: Die integrierten Temperaturfühler oder Temperaturschalter liefern präzise Messwerte der Temperatur. Dadurch können Anlagen und Prozesse optimal gesteuert und geregelt werden, um die Sicherheit, Qualität und Effizienz zu gewährleisten.

Platzsparende Bauweise: Die kompakte Bauweise der Mini Schwimmerschalter mit Temperaturfühler oder Temperaturschalter ermöglicht den Einsatz in beengten Umgebungen und in Behältern mit begrenztem Platzangebot. Dadurch sind sie vielseitig einsetzbar und passen in verschiedene Anwendungen.

Vielseitige Anwendungsmöglichkeiten: Diese Sensoren finden in einer Vielzahl von Branchen und Anwendungen Verwendung, darunter Industrie, Schiffbau, Petrochemie, Lebensmittelindustrie, Kühlsysteme, Maschinenbau und viele mehr. Ihre Flexibilität macht sie zu einer praktischen Lösung für verschiedene Anforderungen.

Robuste Bauweise und Langlebigkeit: Mini Schwimmerschalter mit Temperaturfühler oder Temperaturschalter sind für ihre robuste Bauweise bekannt. Sie bestehen aus hochwertigen Materialien, die ihnen eine lange Lebensdauer und zuverlässige Leistung in anspruchsvollen Umgebungen ermöglichen.

Einfache Installation und Wartung: Die Installation und Wartung dieser Sensoren sind einfach und unkompliziert. Sie können problemlos in bestehende Systeme integriert werden und erfordern keine aufwändigen Anpassungen. Darüber hinaus sind sie wartungsarm und bieten eine langfristige Lösung für die Füllstands- und Temperaturüberwachung.

Individuelle Anpassungsmöglichkeiten: Hersteller bieten oft eine Vielzahl von Varianten und Konfigurationen dieser Sensoren an, die den spezifischen Anforderungen der jeweiligen Anwendung gerecht werden. Kunden können aus verschiedenen Optionen wählen, wie beispielsweise unterschiedlichen Anschlüssen, Befestigungsmöglichkeiten und Materialien.

Kosteneffizienz: Die Kombination von Füllstandsmessung und Temperaturüberwachung in einem einzigen Gerät kann die Gesamtkosten reduzieren, da nur ein Sensor benötigt wird, um zwei wichtige Parameter zu erfassen und zu kontrollieren.

Anwendungen und Branchen

Industrielle Automatisierungstechnik
In der industriellen Automatisierungstechnik werden diese Sensoren eingesetzt, um den Flüssigkeitsstand und die Temperatur in verschiedenen Prozessen und Systemen zu überwachen und zu steuern. Sie dienen zur Regelung von Heiz- und Kühlsystemen, zur Überwachung von Kühl- und Schmierflüssigkeiten, zur Sicherheitsabschaltung bei Überhitzung und zur Qualitätskontrolle in Produktionsprozessen.

Schiffbau und Offshore-Industrie
In der Schifffahrt und Offshore-Industrie werden Mini Schwimmerschalter mit Temperaturfühler oder Temperaturschalter eingesetzt, um den Füllstand von Kraftstofftanks, Ballasttanks und anderen Flüssigkeitstanks zu überwachen. Dies gewährleistet eine effiziente Nutzung der Ressourcen und minimiert potenzielle Gefahren.

Petrochemie und Chemieindustrie
In der Petrochemie und Chemieindustrie spielen diese Sensoren eine wichtige Rolle bei der Überwachung von Tanks, Behältern und Prozessen. Sie ermöglichen eine zuverlässige Erfassung des Füllstands von Chemikalien und anderen flüssigen Medien und tragen zur Sicherheit, Effizienz und Einhaltung von Umweltauflagen bei.

Anlagenbau und Maschinenbau
Im Anlagenbau und Maschinenbau werden Mini Schwimmerschalter mit Temperaturfühler oder Temperaturschalter häufig zur Überwachung von Kühl- und Schmiersystemen eingesetzt. Sie sorgen dafür, dass der Füllstand konstant gehalten wird und ermöglichen eine rechtzeitige Benachrichtigung, wenn Nachfüllbedarf besteht. Dadurch werden kostspielige Schäden an Maschinen und Anlagen vermieden und die Betriebszeit optimiert.

Kühlsysteme und Klimatisierung
In Kühlsystemen und Klimatisierungsanlagen überwachen diese Sensoren die Flüssigkeitsstände und Temperaturen, um eine effiziente Kühlung zu gewährleisten und Überhitzung zu verhindern. Sie spielen eine wichtige Rolle in der Gebäudetechnik, um die Raumtemperatur zu regeln und den Energieverbrauch zu optimieren.

Trinkwasseraufbereitung und Lebensmittelindustrie
In der Trinkwasseraufbereitung und Lebensmittelindustrie ist eine hygienische Überwachung des Füllstands und der Temperatur von großer Bedeutung. Diese Sensoren kommen hier zum Einsatz, um den Füllstand von Tanks und Behältern zuverlässig zu messen und die Qualität von Trinkwasser und Lebensmitteln sicherzustellen.
